Potentiometer för elektroniskt gasspjäll

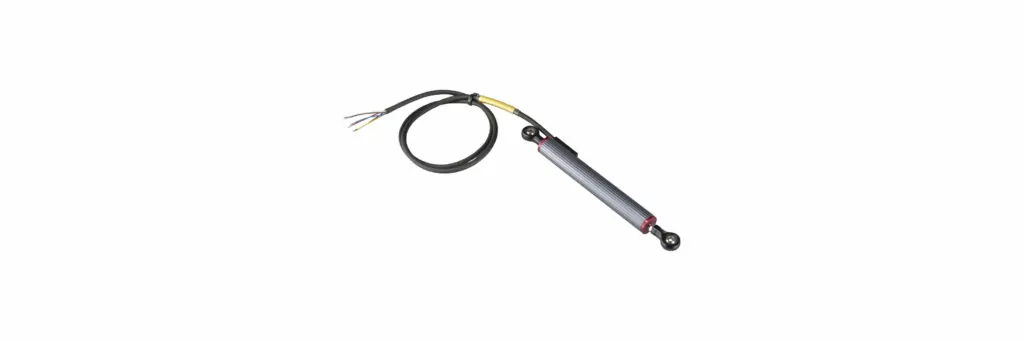

Linjär Potentiometer – för obp Motorsport Pedalsystem

Artikelnummer: OBPPOT2

Denna linjära potentiometer används för att konvertera ett obp-pedalsystem till ett Drive-By-Wire (DBW)-kompatibelt system – idealiskt för moderna el- eller tävlingsbilar med elektronisk gaspedal.

Vad är Drive-By-Wire (DBW)?

DBW ersätter traditionella mekaniska reglage med elektroniska sensorer. När pedalen trycks ned skickas signaler direkt till fordonets ECU. Detta gör styrningen snabbare, mer exakt och anpassningsbar.

För att installera denna sensor, avlägsna helt enkelt länkarmen bakom pedalen och montera potentiometern mellan pedalarmen och pedalboxens bas. Sensorn är konstruerad för att klara tuff motorsportanvändning med hög hållbarhet och precision.

Egenskaper:

Potentiometern är av dual-core-typ, vilket gör den mycket robust och tillförlitlig även under extrema förhållanden. Den har en mekanisk livslängd på över 25 miljoner cykler, med hög upplösning och repeterbarhet på ≤0,01 mm. Matningsspänningen får vara upp till 40 VDC. Den är dessutom mycket snabb med en maximal arbetshastighet på 10 m/s.

Kabelanslutningar (6-ledare):

Bana 1: Röd = +V, Svart = 0V, Gul = Signal
Bana 2: Brun = +V, Blå = 0V, Vit = Signal

Signalvärden vid rörelse:

Helt stängd = +Vmax
Helt öppen = 0V

(Om du vill vända på signalriktningen, byt plats på röd/svart eller brun/blå.)

Viktigt: Anslut aldrig +V till signalledningarna (gul eller vit), då detta kan skada sensorelementet.
